太阳能光伏发电实验系统建设目标及内容
了解和掌握光伏发电原理及特性
了解和掌握交/直流仪表的工作原理及光伏发电直接带载实验
定量研究负载阻抗变化对太阳能发电输出功率的影响
理解光照强度和角度以及环境温度对太阳能电池发电的影响
理解热斑效应原理以及其工作状态分析实验
理解太阳能电池板最大功率概念完成光伏伏安特性曲线实验
了解和掌握光伏离网发电系统组成及原理且完成离网发电实验
了解和掌握光伏并网发电系统组成及原理且完成并网发电实验
了解和掌握光伏发电效率计算公式完成光伏发电效率测试实验
了解和掌握离网系统中太阳能控制器工作原理及对蓄电池充放电控制方法
了解和掌握离网逆变器工作原理以及输出波形测试实验
了解和掌握并网逆变器工作原理、用户侧并网方式以及孤岛保护实验
了解和掌握光伏系统监控系统组成以及通信方式
了解和掌握离网系统设计中连续阴雨天对蓄电池容量计算及选择
了解和掌握并网系统设计中太阳能电池阵列组串数计算及设计
了解和掌握并网系统设计中太阳能最佳倾角概念以及日照时数概念
太阳能光伏发电实验系统技术参数
配置单晶硅和多晶硅两种常用光伏发电电池组件各20W，输出电压0-17V；
配置功率0-500W的可调太阳模拟灯2套，4-20mA或0-10V模拟量调节照度变化；
组件表面配置50w以上风冷风扇，防止太阳模灯辐射热量使得组件温升过高；
组件表面配置K型热电偶或者Pt100温度传感器，测量组件表面温度变化；
组件表面配置辐照度传感器，测量范围0-1500W/m2，RS485通信或者模拟量输出方式；

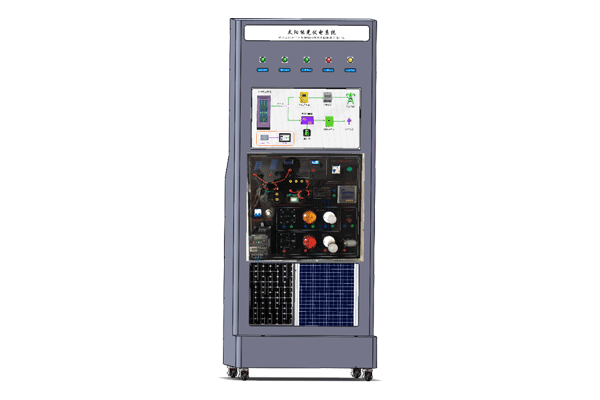

配置900*2100*600mm广告机式定制机柜，设计LED背光Logo抬头和可移动带刹车脚轮；
配置西门子s7-1200系列PLC及RS485通信模块，采集仪表以及控制器逆变器等的数据，编程控制太阳模拟灯以及风冷风机等设备；
配置32寸i5/256GSSD触摸工控机，通过以太网与西门子PLC进行Profinet高速通信；
配置组态王或者Wincc组态软件，一是对光伏发电系统进行监控，二是实验时通过西门子PLC对设备进行控制，三是将传感器所测量的数据生成曲线；
配置12VDC 10A具有MPPT功能和带RS485通信的太阳能离网控制器；
配置12VDC 300W高频纯正弦波输出离网逆变器，具有市电旁路功能，旁路瞬间切换无延时；
配置220VAC 300W并网逆变器，具有MPPT功能，效率>99%；
配置220VAC 5(65)A导轨式双向并网计量电表 带RS485通信功能；
配置0-30V 0-5A可调直流稳压电源，分辨率10Mv/1mA，纯净线性输出；
配置150w 0-120V 0-30A 0.1mV/1mV可编程直流电子负载，代替电阻箱精确编程负载测试；
配置12V 12ah太阳能免维护铅酸胶体电池；
配置精度0.5级DC0-100v直流电压表，具有RS485通信功能；
配置精度0.5级DC0-5A直流电流表，具有RS485通信功能；
配置精度0.5级AC0-500v直流电压表，具有RS485通信功能；
配置精度0.5级AC0-1A直流电流表，具有RS485通信功能；
配置12VDC 25W直流白炽灯负载；
配置12VDC 18w 117r/min直流永磁电机负载；
配置220VAc 25W交流白炽灯负载；
配置220VAc 28w 110r/min交流永磁同步电机负载；
太阳能光伏发电实验系统技术参数介绍
供电功率：2kw
辐照传感器：0-1500w/m²
组件电压：0-1VDC
供电电源：AC220V/50Hz
太阳模拟灯：500W*2
组件功率：20W*2
长*宽*高：900*600*2100mm
