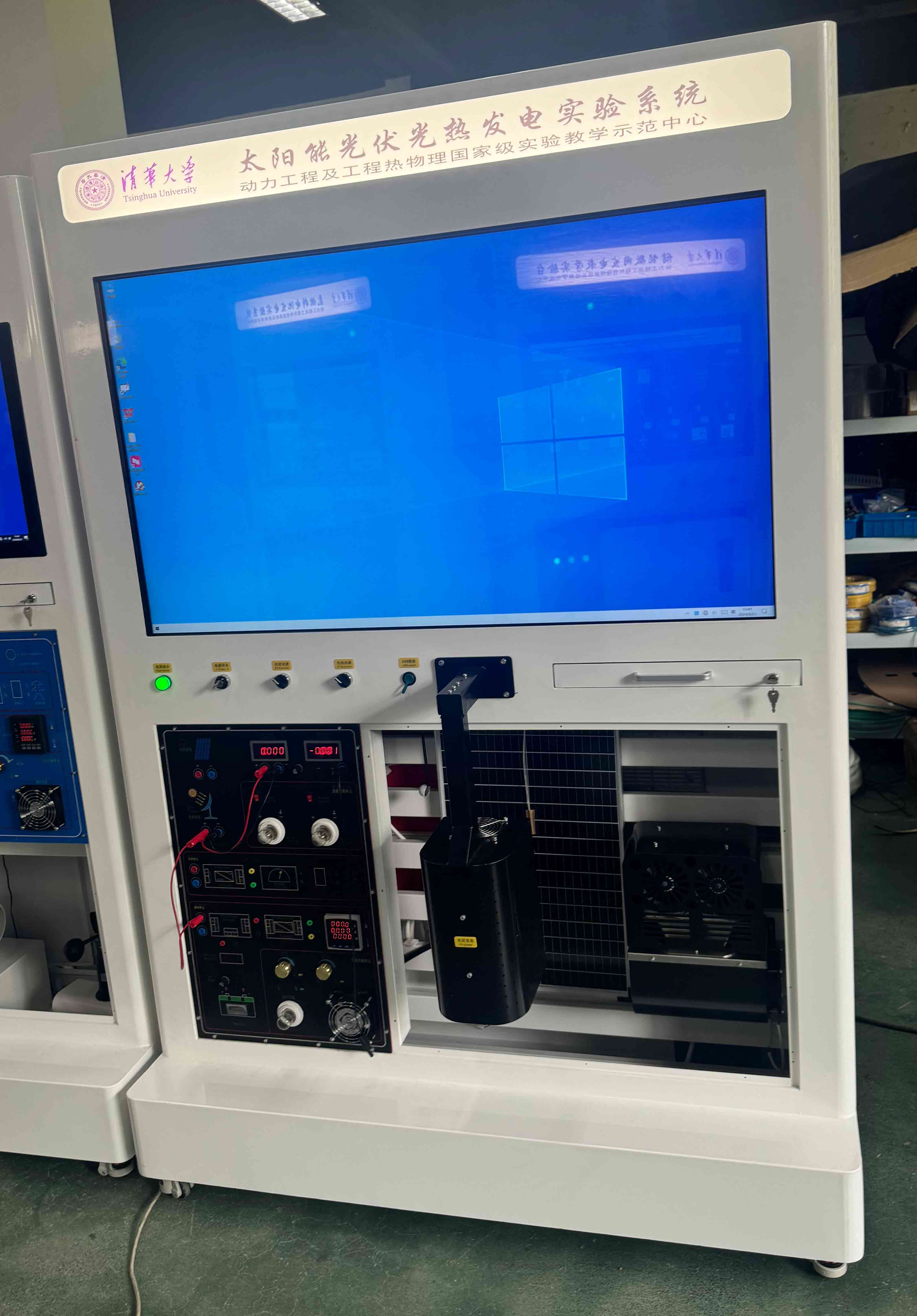

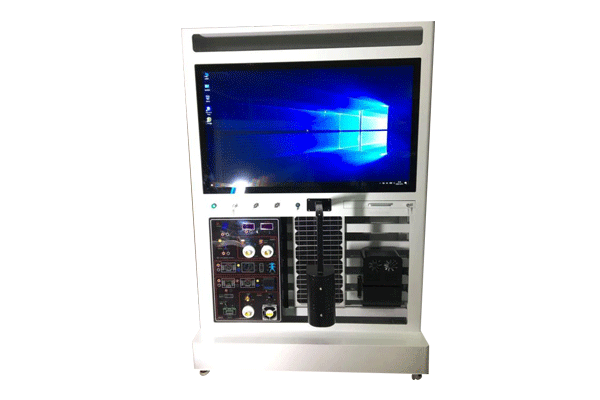

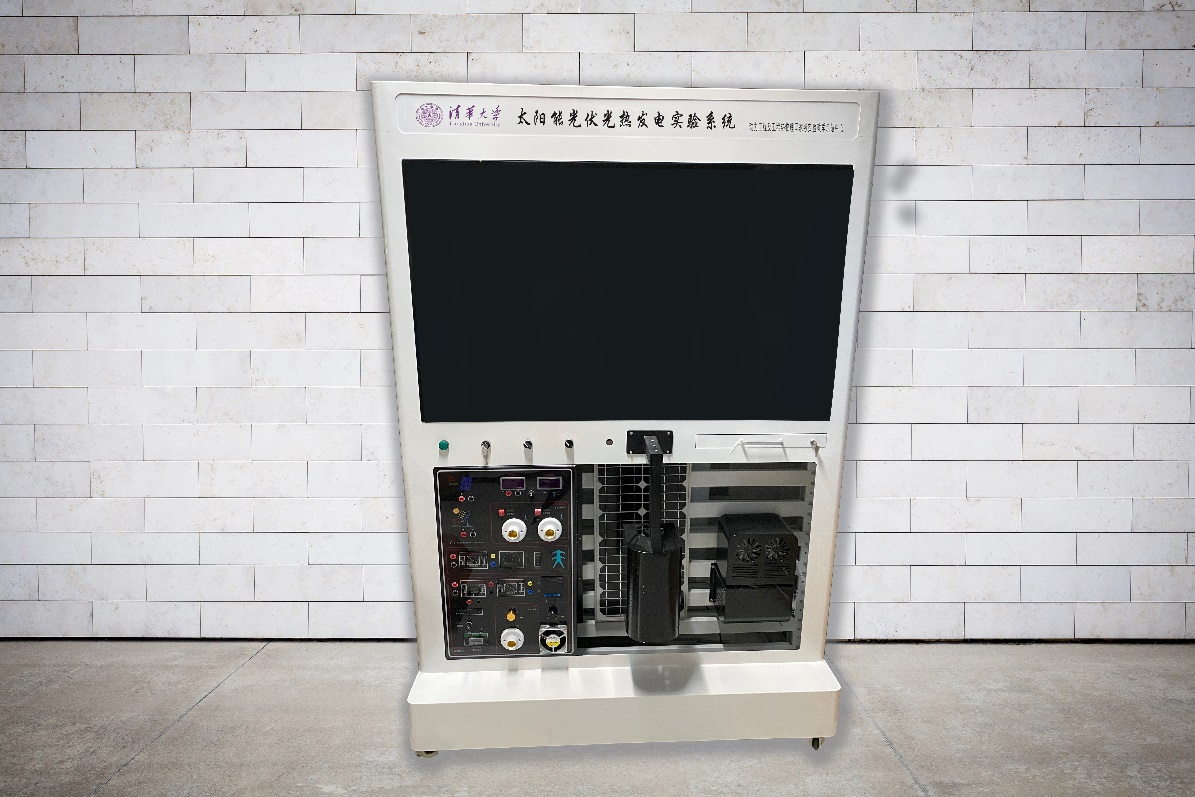

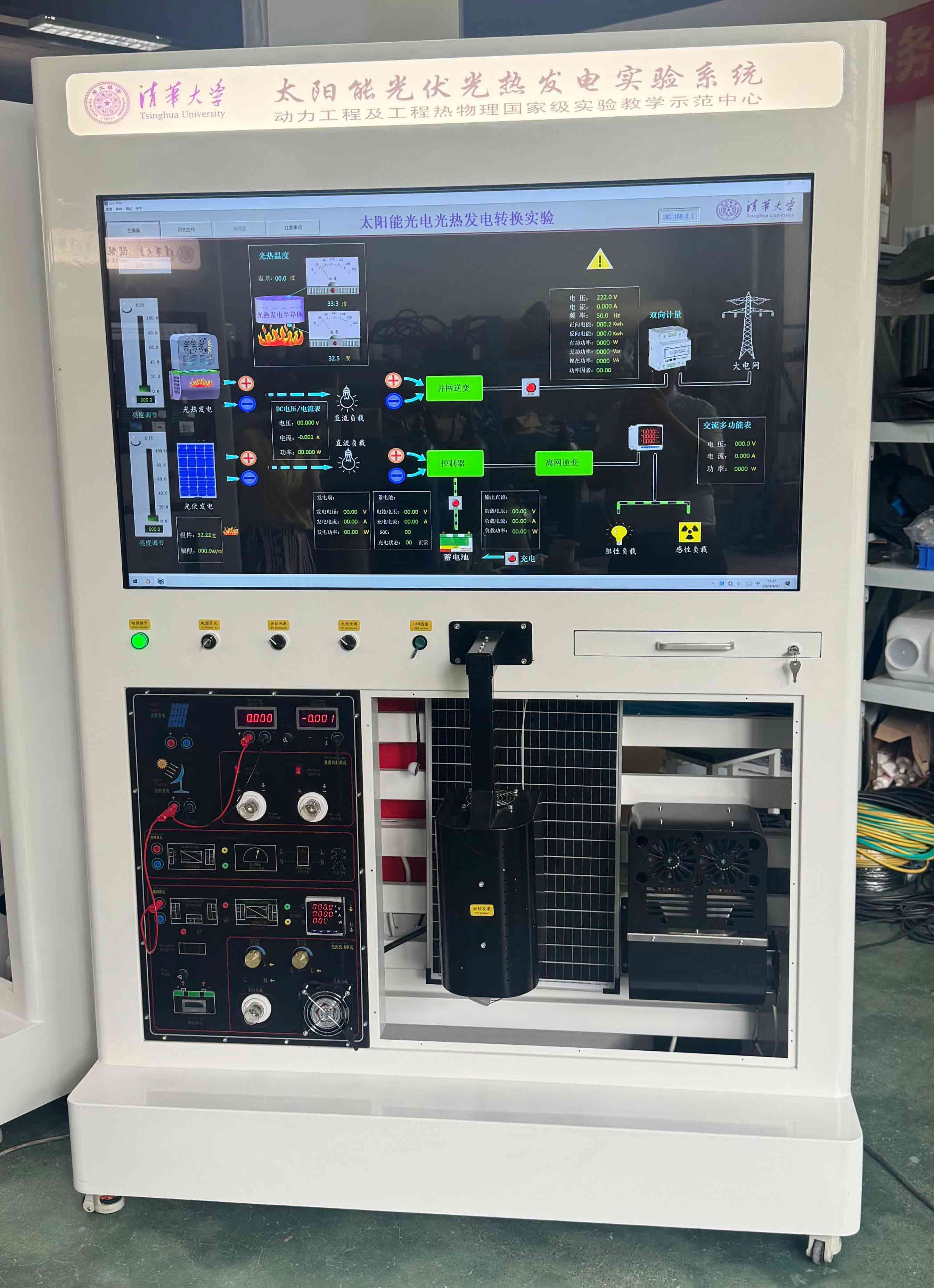

太阳能光伏光热发电实验系统介绍
超高压短弧氙灯模拟太阳光，高亮度、高显色性，启动后即能达到接近最大光输出
多晶硅光伏发电组件参数
功率(Pmax)：35W
数量：1块
工作电压（Vmp）：17.28V
工作电流（Imp）：2.1A
开路电压（Voc）：21.6V
短路电流（Isc）：2.2A
组件尺寸：400x670x25mm
工作温度：-40℃~+85℃
太阳能电池片：156×156mm(6英寸)多晶硅
玻璃：3.2mm高透光性太阳能玻璃
框架：阳极氧化铝
接线盒防护等级：IP 65
电缆/连接器：4.0mm光伏电缆
&ge：50寸工控触屏一体机

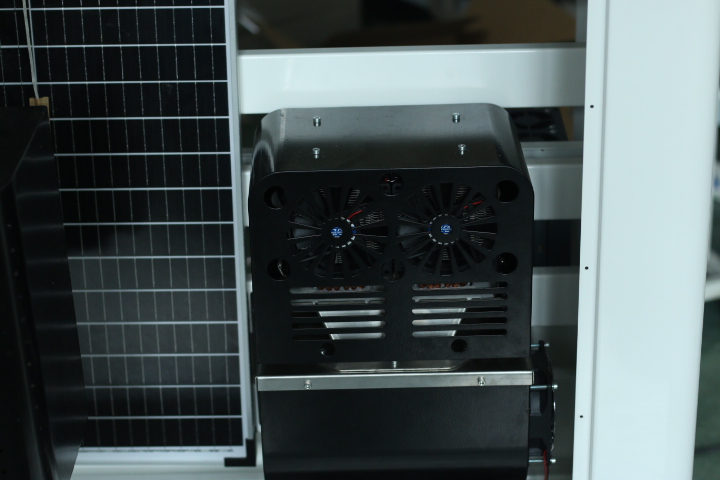

温差半导体光热发电模块参数
功率：8W
电压：3.1 V
效率：4.7%
太阳能控制器逆变转换效率＞90%
蓄电池12V电压，输出方式多样
太阳光模拟器辐照强度：0.2～1kW/m2（1套）

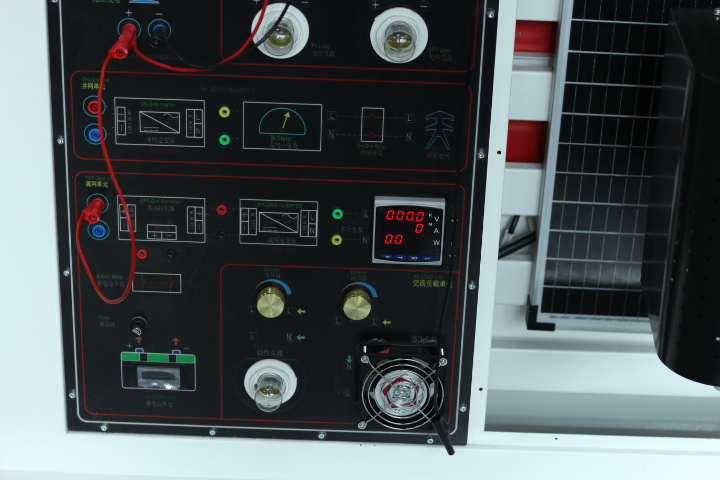

直流电压表： 0～60V,精度：1%，分辨率：0.1V （2个）
具有通信接口、可外接手动测量参数、可自动测量参数、工业级柜装48mm×96mm
精度：0.5级
直流电流表：0～10A,精度：1%，分辨率：0.01A（2个）
具有通信接口、可外接手动测量参数、可自动测量参数、工业级柜装48mm×96mm
精度：0.5级
5A档位：4999.9（带1个小数点），显示单位：mA
1000mA档位：999.99（带2个小数点），显示单位：mA
100mA档位：99.999（带3个小数点），显示单位：mA
采用透明面板设计，全量程内阻0.1毫欧
交流电压表：0～300V；分辨率：1V（1个）
交流电路表：0～300mA；分辨率：1mA（1个）
功率及功率因数表：具有通信接口、工业级柜装48×96mm
精度：0.5级，电压：0.3V～500V，电流：1mA～5A
采用DSP专用芯片设计，具有电能计量，有功功率、无功功率、频率、电压、电流、负载性质等多种功能
配备电源变压器、通信隔离模块、信号隔离模块等
辐照度表，测试范围：0～2.5kW/m2，最小分辨率：0.001 kW/m2（ 1个）
参考尺寸：1400 mm*500 mm*2000 mm
（提供实验指导书模板）
