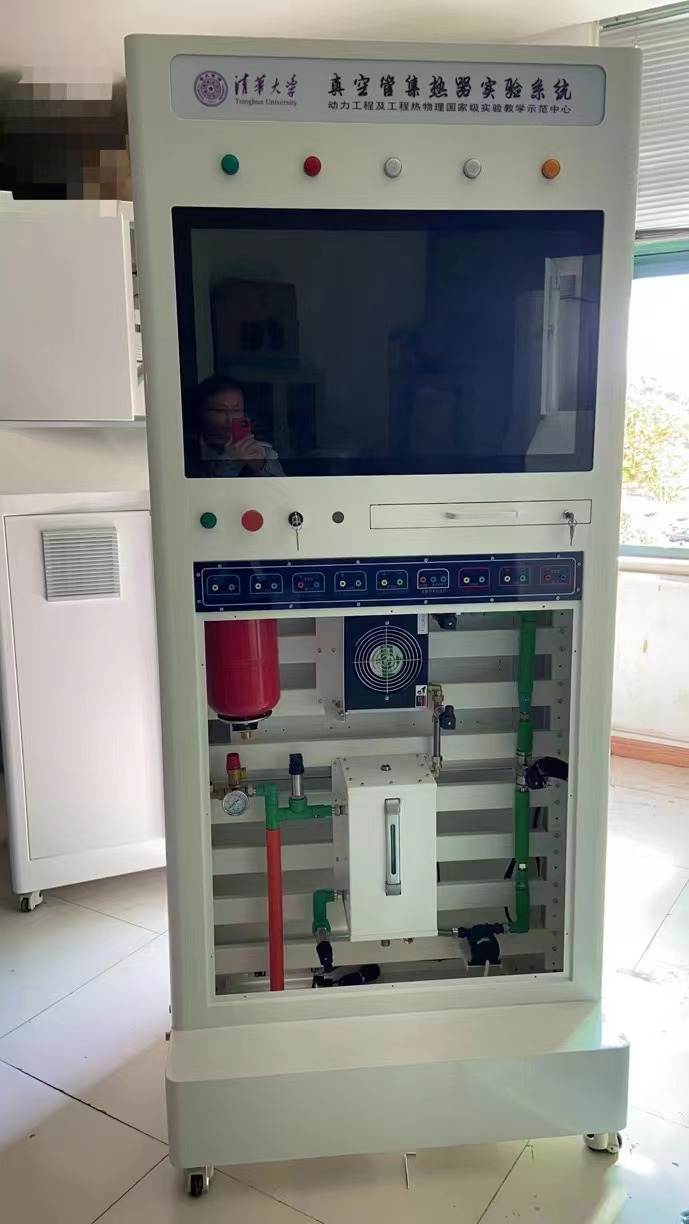

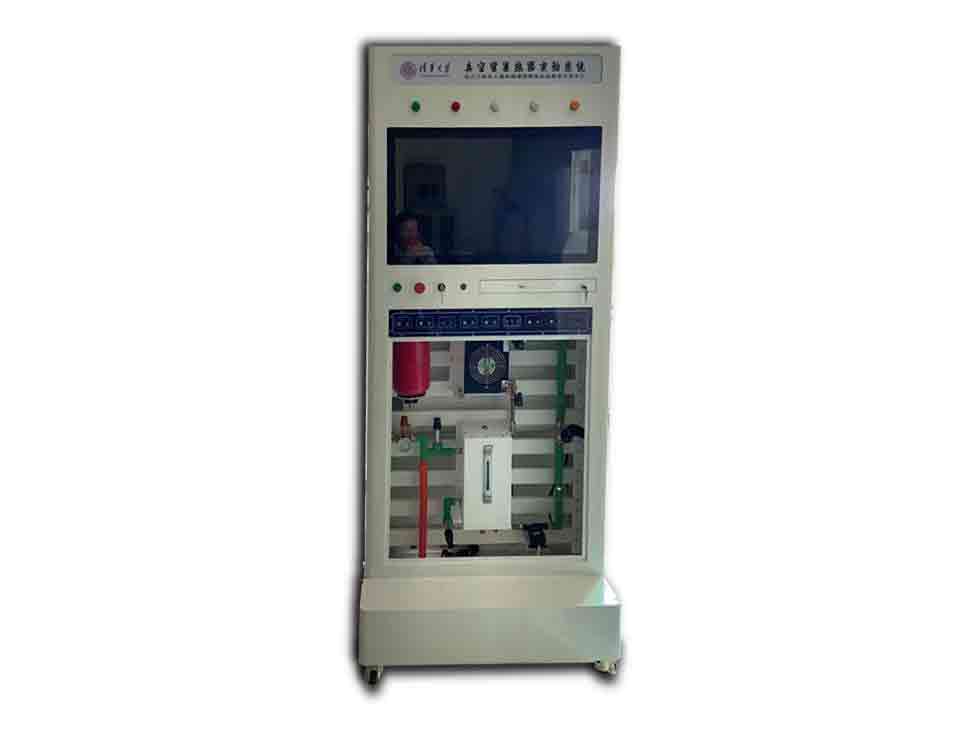

太阳能集热器性能测试教学系统技术参数介绍
供电电源：AC220V/50Hz
可调太阳模拟灯：0-3kw/220V
控制机柜：900*600*2100mm(长宽高)
触摸工控机：32寸I5/256GSSD
保温水箱：5L

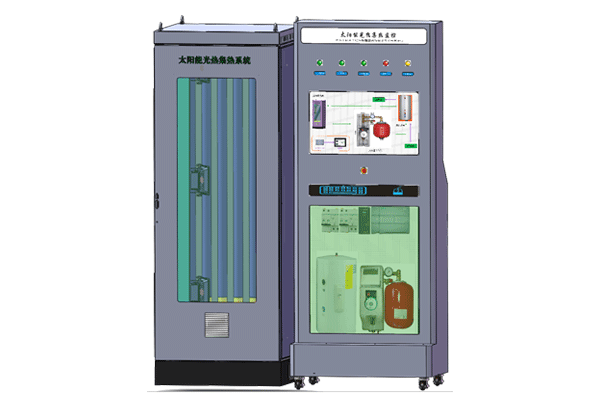

光热集热机柜：800*800*2100mm(长宽高)
太阳能集热器性能测试实验系统建设目标
了解和掌握太阳能热水集热系统组成结构及工作原理
了解和掌握真空玻璃管工作原理
了解真空管玻璃管集热器与平板集热器的区别
了解和掌握膨胀罐的工作原理与安装方式
了解和掌握承压水箱使用方法及设计原理
定量研究光照强度对真空管集热器集热效率的影响
了解和掌握集热热量计算的方法
了解和掌握防冻液加液的操作流程
了解和掌握排气阀、安全阀的工作原理及安装方法
了解和掌握热水集热系统西门子PLC控制原理及方法
了解和掌握太阳能热水集热系统监控系统组成以及通信方式
了解太阳能光伏电池高效散热装置与热电联共系统
配置加厚紫金镀膜58*1500mm真空集热管7支；
配置7口热管封头模块及管拖支架系统；热管表面配置辐照度传感器，测量范围0-1500W/m2，RS485通信或者模拟量输出方式；
配置功率0-500W的可调太阳模拟灯4套，4-20mA或0-10V模拟量调节照度变化；
配置5L不锈钢内胆的承压单盘管保温水箱及安全阀、温度传感器等配件；
配置具有注液阀、压力表、五通阀、泄压阀和工质热水循环水泵的热水器工作站；
配置5L膨胀罐，缓冲和存储防冻液；
配置集热出口端温度传感器和排气阀，防止温度过高水分蒸发产生的气压过高；
配置220V进出水、排水电磁阀；
配置进水流量计，4-20mA或0-10V模拟量输出；
配置800*800*2100mm光热集热防护机柜，设计正面玻璃门；
配置900*2100*600mm定制机柜，设计LED背光Logo抬头和可移动带刹车脚轮；
配置西门子s7-1200系列PLC及RS485通信模块，采集仪表以及控制器逆变器等的数据，编程控制太阳模拟灯以及热水循环等设备；
配置32寸i5/256GSSD触摸工控机，通过以太网与西门子PLC进行Profinet高速通信；
配置组态王或者Wincc组态软件，一是对光热集热系统进行监控，二是实验时通过西门子PLC对设备进行控制，三是将传感器所测量的数据生成曲线；
配置220VAc 28w 110r/min交流永磁同步电机负载；
