风力发电实验系统建设目标及内容
了解和掌握风力发电原理及特性
了解和掌握交/直流仪表的工作原理及风力发电直接带载实验
了解和掌握风力离网发电系统组成及原理且完成离网发电实验
了解和掌握风力并网发电系统组成及原理且完成并网发电实验
了解风速大小与风轮转速数学模型换算关系
了解和掌握风轮转速和发电功率的关系
了解和掌握风力拖动发电实验系统的结构原理
了解伺服驱动控制方式
了解和掌握风速模拟测试系统
了解和掌握风力发电系统监控组成以及通信方式
风力发电实验系统技术参数
配置功率0-300w永磁水平风力发电机，输出三相交流0-24VAc；
配置额定电压24VDC功率300W风力离网控制器，具有MPPT功能和PWM无级卸荷，带RS485通信；
配置24VDC 12Ah太阳能免维护铅酸胶体电池；
配置24VDC 300W纯正弦波输出离网逆变器；
配置0-29VDC功率300W风力并网控制器；
配置220VAC 300W并网逆变器，具有MPPT功能，效率>99%；
配置220VAC 5(65)A导轨式双向并网计量电表 带RS485通信功能；
配置220VAc 0-150W可调交流白炽灯负载；
配置220VAc 0-90w可调 110r/min交流永磁同步电机负载；
配置西门子V90伺服电机0.75KW,驱动永磁风力发电机
配置行星减速机以及同步带联动机构连接伺服电机拖动风力发电机
配置220VAc可调速0-50w轴流风机，驱动风速传感器，模拟环境风速控制
配置24VDC 0-30m/s风速传感器，RS485通信或0-20mA模拟量输出

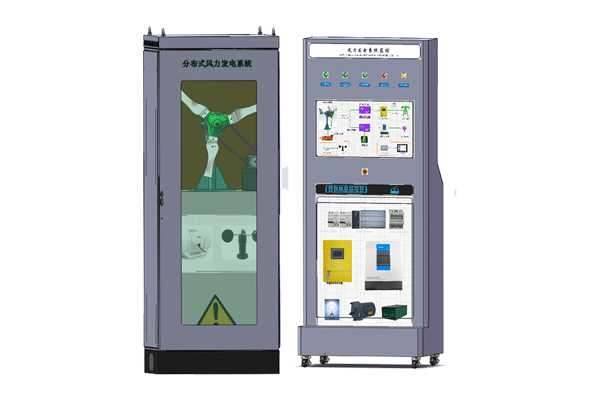

配置800*800*2100mm风力发电防护机柜，设计正面玻璃门
配置900*2100*600mm广告机式定制机柜，设计LED背光Logo抬头和可移动带刹车脚轮；
配置西门子s7-1200系列PLC及RS485通信模块，采集仪表以及控制器电能表等的数据，编程控制模拟风机、离并网切换控制等设备；
配置32寸i5/256GSSD触摸工控机，通过以太网与西门子PLC进行Profinet高速通信；
配置组态王或者Wincc组态软件，一是对风力发电系统进行监控，二是实验时通过西门子PLC对设备进行控制，三是将传感器所测量的数据生成曲线；
配置精度0.5级DC0-100v直流电压表，具有RS485通信功能；
配置精度0.5级DC0-5A直流电流表，具有RS485通信功能；
配置精度0.5级AC0-500v交流电压表，具有RS485通信功能；
配置精度0.5级AC0-1A交流电流表，具有RS485通信功能；
