风洞实验台（高速）实验背景
LYWT440-440型叶珊风洞在透平设计的过程中，常常需要根据基元级的计算结果进行基元级的造型设计，其任务是把气动参数和几何参数恰当的结合起来，最后确定叶片的几何形状。
实际工程中可以应用多种方法来完成叶片造型。可以通过计算二维叶栅反问题来解决；也可用经过大量实验所选出的原始叶型按照一定的气动的要求弯成所需形状；或按照气动设计和工艺要求，根据一定的作图步骤绘制出所需的叶型；还可以按照不同的进，出口条件要求，设计出大量的叶型，分别进行平面叶栅吹风，再根据实验结果挑选最佳叶型，编制成图册，在设计时按照具体进，出口参数，从图册中选用。我国在航空领域曾普遍采用作图法进行设计，而在蒸汽透平制造方面，较多采用经吹风试验的叶型图册。
透平平面叶栅吹风实验是专业基础课《叶轮机械原理》的教学环节之一，目的在于巩固课程所讲的有关叶栅空气动力学性能的理论知识，在了解实验装置及其基本工作原理的基础上，通过实验：掌握采用平面叶栅吹风试验确定叶型及叶栅特性的方法，通过对实验数据整理和分析，掌握典型平面叶栅的空气动力学性能。
通过实验，希望能够达到提高同学动手能力和组织试验程序能力目标；通过完成实验报告，培养同学整理实验数据、完成实验报告的科学作风。
测定不同（冲角或攻角）下叶型表面压力分布，并做出叶型表面静压分布曲线
测定不同（冲角或攻角）下平面叶栅的升阻比（升力系数）
测定不同（冲角或攻角）下气流出气角及总压损失系数W，并做出其沿栅距分布曲线
做出平均出气角随攻角的变化规律
做出平均总压损失系数随攻角变化规律 (注：4、5为选作实验)
实验台由平面叶栅风洞和实验叶栅组成，其中风洞由18千瓦异步电机带动风机，风机转速2900rpm，气流通过较长的收缩段、稳定段和收敛段进入实验段，在实验出口安装有一套实验叶栅。风洞马赫数为0.2，开敞式。
风机：马赫数：0-0.2
转速：2900r/min
可变频调速风机功率：0-18kW
噪声：≤86dB
收缩段结构参数：（1000*1000-400*400）*600mm
稳定段结构参数：（400*400）*600mm
测试段结构参数：400*400*750mm扩展段 结构参数：(400*400-D700)*1100

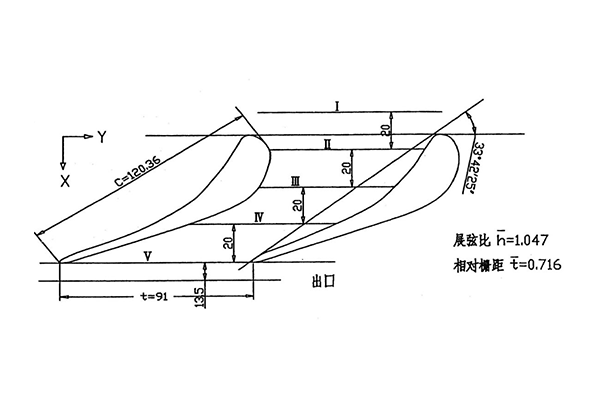

叶栅主要参数：栅距t＝91mm，叶片弦长C＝120.36mm，叶片高度L＝126.0mm
整体实验台结构参数：W1000*H1500*L6000mm
