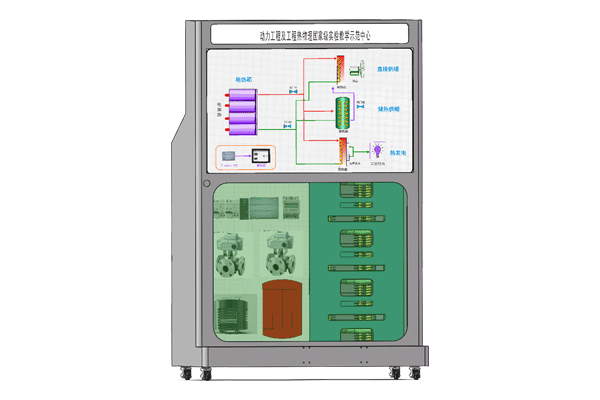

地热能利用实验系统设计原理图
地热箱
四周连接角钢，通过螺帽间隔与箱体焊接相连接，防止形成大面积热桥
地热箱中土壤材质（以石英砂为例），设计每层电加热功率为2kW，加热时间为2h
单个箱体外层设计1cm气凝胶保温（300°-60℃），整个外壳内部灌注聚氨酯保温，合计4层
每个箱体正面设计注砂口和观察沙石的玻璃视窗
两层之间设计观察翅片的视窗
每层设计翅片温度传感器和沙石温度传感器
U型管
设计两个大U型管，贯穿四个地热箱八个面，连接处焊接密封
U 型管内径25mm，外径32mm，外部高频焊接散热翅片
U型管底部联接，并保温隔离
注排水口
地热箱体背部设计注水和排水口
管口安装管帽密封，注排水时临时用软管连接
电加热器
电加热管，设计成几字形结构，避免与换热翅片管干涉
电加热管，设计外部设计翅片
电加热管距离地热箱底面50cm（换热箱高215cm）
加砂换砂
换热箱背部安装合页，固定在机柜内部
整个地热箱体可以往后翻转，方便从上往下均匀加砂至满
每层背部靠近底部设计小门，以便放砂用
机柜
内含温度、电压、电流测试和测量插孔，并有32寸触摸一体机展示实验电控流程和地热能利用介绍
输入电源：三相五线制 AC 380V±10% 50Hz
工作环境：温度-10+40℃ 相对湿度＜85(25℃) 海拔＜4000m
装置容量：10kW
安全保护：具有漏电流保护装置，安全符合国家标准
