低速教学风洞概述

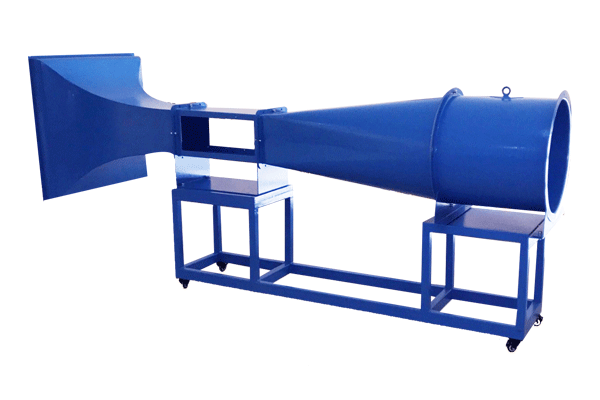

LYWT320-320教学风洞是一套由计算机控制的低速直流风洞，采用直流式结构，主 要由直流洞体结构、风扇动力段、控制柜和操作台等组成，全透明可视试验段，流场 稳定性、均匀性好。
备有大量模型和测量仪器，可对低速空气动力学进行综合研究、 教学演示。
该设备用于高校教学，适合学生演练和设计工作。
低速教学风洞特点
计算机全自动闭环控制风洞气流，风速范围1～45m/s（65m/s），风速控制精度高
风洞结构型式：直流吸气式，尺寸：5850mm(L)×1200mm(W)×1900mm(H)
320mm×320mm工作段
透明工作段方便观测流场
大量用于研究空气动力学和气流的模型
设备可测量多种试验参数：压力、温度、风速、流量、结构阻力、激光位移、 力矩、模型升力、阻力等
可进行多种空气动力学实验
可控制试验段雷诺数
配有动态流动形象化说明
配套风洞控制、数据记录和教学软件
风洞预留接口可以根据需要扩展教学，如流动可视化教学（烟流试验）、壁面 射流试验等
低速教学风洞实验功能
演示如何利用静压读数测定风洞内的气流速度
测量距离板面不同位置的气流速度
观察、研究气流边界层，测试试验段边界层厚度
研究边界层对流量测量影响
研究模型的气动特性，包括测量升力和阻力等参数
研究不同模型形状阻力变化
测量不同工作横截面上的静压变化，演示伯努利方程
测量圆柱模型周围的压力分布
测量机翼表面的压力分布
研究翼型的气动特性，包括测量模型的升力、阻力和俯仰力矩
研究二维和三维机翼气动特性，比较差异
提供弧形机翼，设置可调襟翼，研究襟翼的性能，包括襟翼角度对升力、阻力 和失速的影响
LYWT320-01 斜管压力计
LYWT320-02电子压力计
LYWT320-03三分量天平
LYWT320-10 阻力模型
LYWT320-03烟雾发生
LYWT320-06机翼翼型
LYWT320-05圆柱模型等
