甲醇燃料电池实验系统建设目标
了解和掌握甲醇氢燃料电池发电原理及特性
了解和掌握交/直流仪表的工作原理及甲醇氢燃料电池发电直接带载实验
定量研究负载阻抗变化对甲醇氢燃料电池发电输出功率的影响
定量研究不同发电功率下系统自耗电功率大小实验
定量研究不同发电功率甲醇消耗速率实验
了解和掌握甲醇氢燃料电池离网发电系统组成及原理且完成离网发电实验
了解和掌握甲醇氢燃料电池并网发电系统组成及原理且完成并网发电实验
了解和掌握甲醇氢燃料电池发电效率计算公式完成发电效率测试实验
了解和掌握离网系统中逆控一体机工作原理及对蓄电池充放电控制方法
了解和掌握并网逆变器工作原理、用户侧并网方式以及孤岛保护实验
了解和掌握光伏系统监控系统组成以及通信方式
甲醇燃料电池实验系统技术参数
配置甲醇重整制氢+质子交换膜燃料电池一体化装置作为发电单元
额定功率60W-500W(选配）
输出电压12VDC
燃料消耗≤1.1 L/KWh
内置储能电池可以即时输出
燃料品种：54%甲醇水溶液质量比（国标一级醇）
能量转化率≥32%
工作温度：-30℃-55℃
单机重量≤4.5 kg
长*宽*高：210*120*270mm
配置RS485接口，支持Modbus通信协议
配置高精度电子分析天平计量甲醇水溶液消耗重量
量程0-520g
分辨率0.001g
检定分度10d
配置RS485串口通信
长*宽*高：220*360*345mm
配置可编程直流电子负载定量研究甲醇氢燃料电堆发电性能
功率0-150w
具有CV/CC/CV/CW测试模式
可达0.1mV/0.01mA高分辨率
电流/电压测量速度高达50KHz
具有过流/过压/过功率/过热/反接保护/短路保护等功能
配置RS485/USB接口
配置离网逆控一体机用于甲醇氢燃料发电离网测试
额定功率100w
额定电压12VDC
纯正弦波输出,
工频环形变压器，低功耗、高效率，强负戴能力及抗冲击力，稳定性好
多种工作模式；市电优先,电池优先,节能模式
多种保护功能电池欠过压报警保护、过载功率保护、温度保护
配置0-100W小型并网逆变器用于甲醇氢燃料发电并网测试
配置氢气泄露探测报警器
采用进口气体敏感元件，精度高，零点漂移小
准确度：±5%FS
配接声光报警灯
多组信号输出：2组继电器触点输出，输出4-20mA

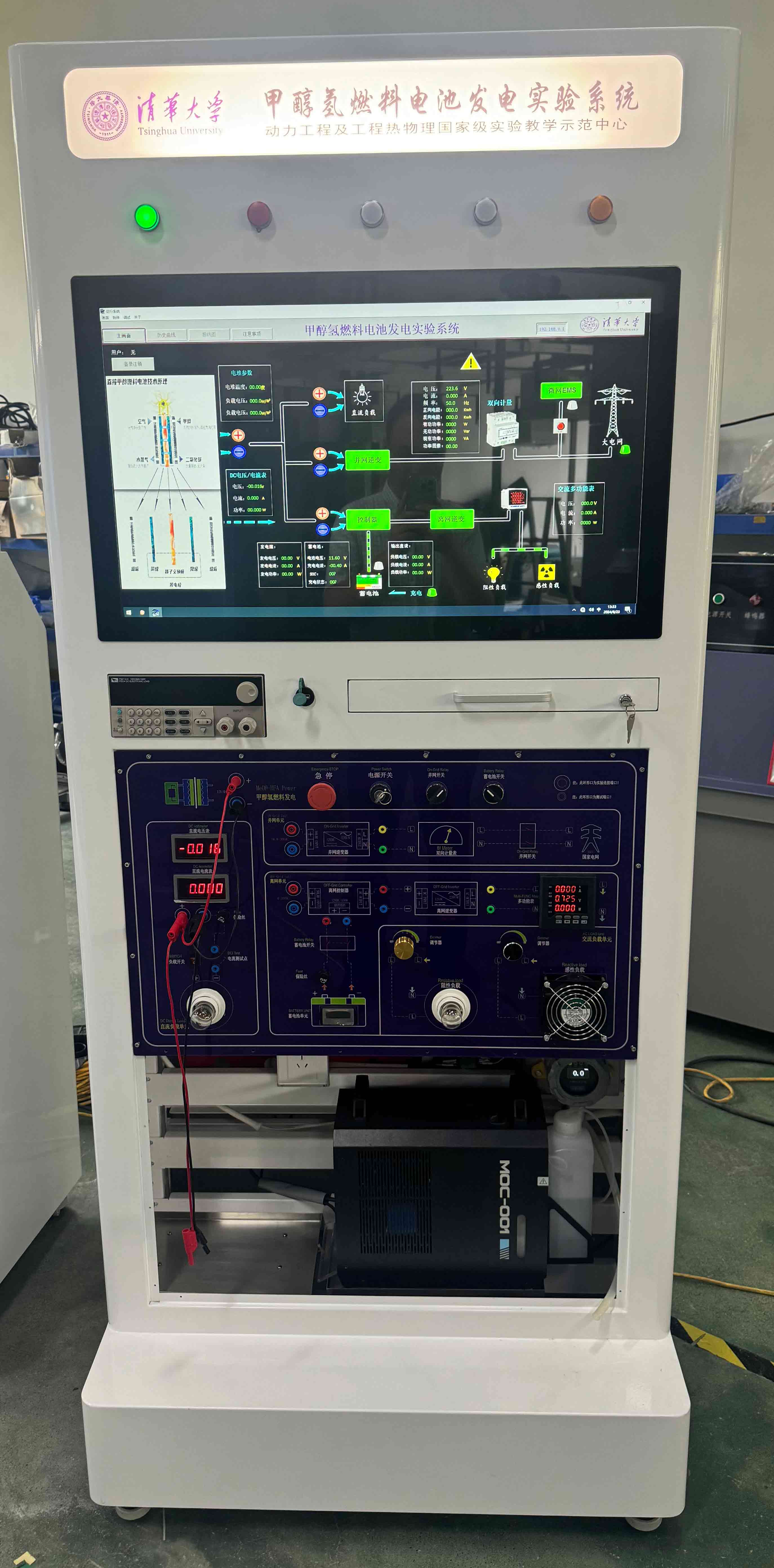

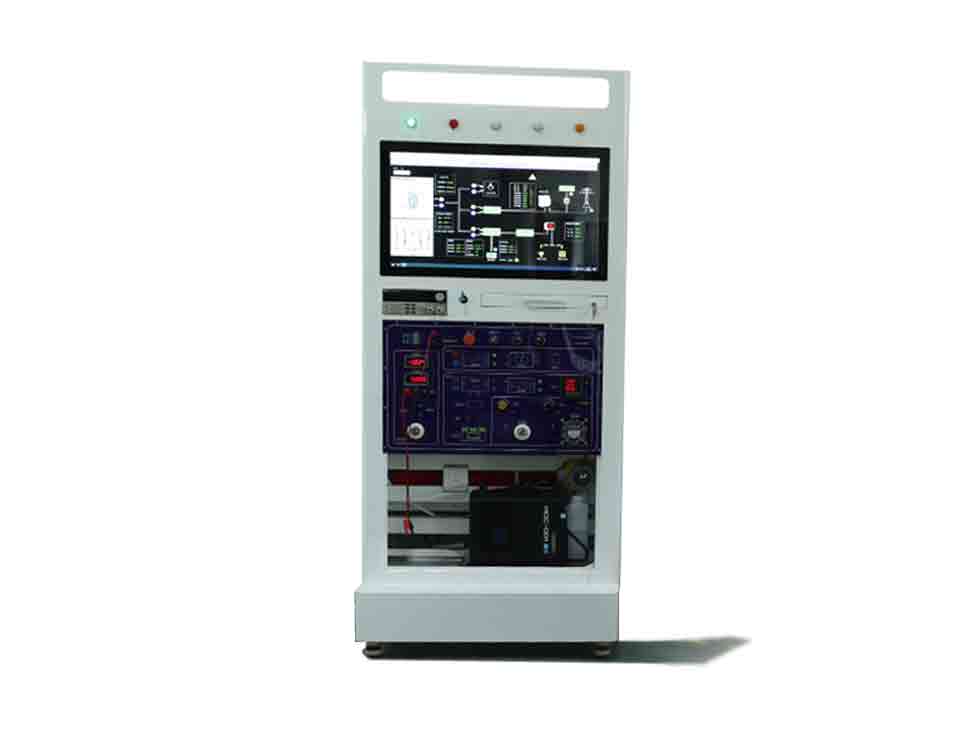

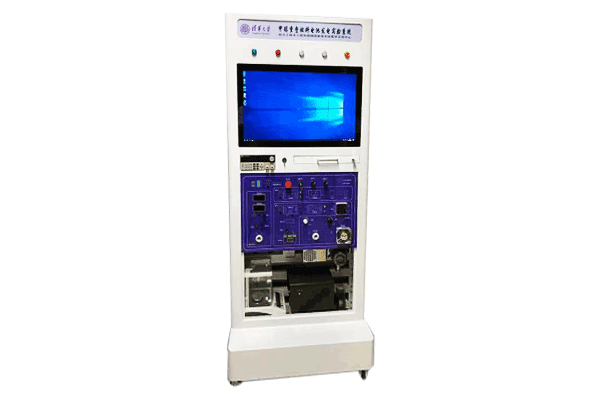

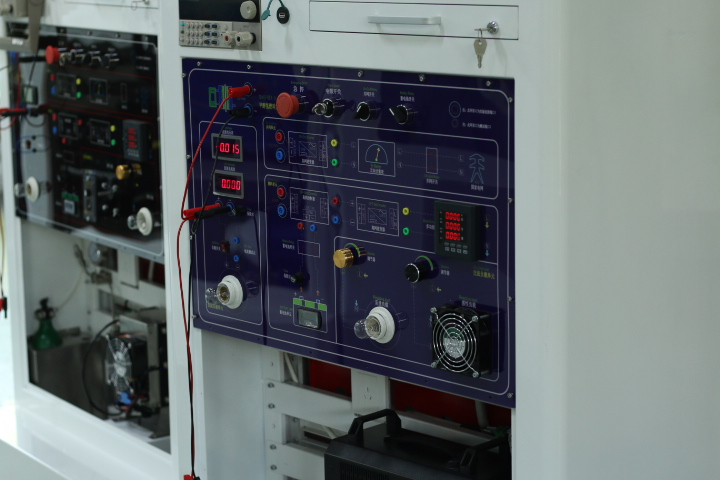

配置900*2100*600mm定制机柜，设计LED背光Logo抬头和可移动带刹车脚轮；
配置西门子s7-1200系列PLC及RS485通信模块，采集仪表以及电堆、逆控一体机等的数据，编程控制氢气泄漏报警关机等；

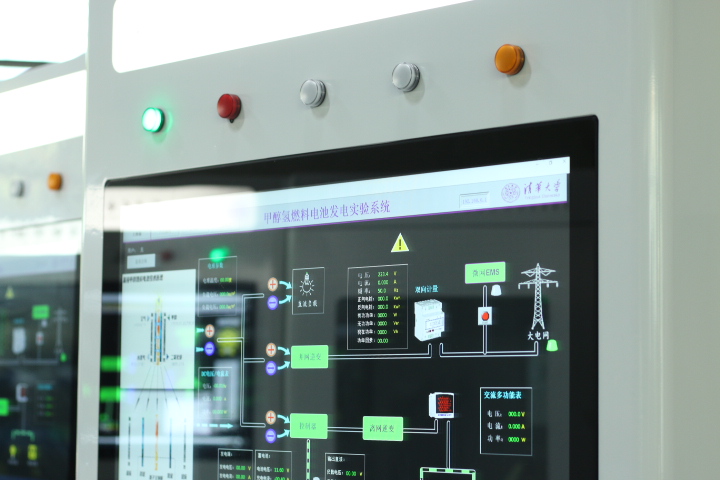

配置32寸i5/256GSSD触摸工控机，通过以太网与西门子PLC进行Profinet高速通信；
配置组态王或者Wincc组态软件，一是对光伏发电系统进行监控，二是实验时通过西门子PLC对设备进行控制，三是将传感器所测量的数据生成曲线；
配置220VAC 5(65)A导轨式双向并网计量电表 带RS485通信功能；
配置12V 12ah免维护铅酸胶体电池；
配置12VDC 25W直流白炽灯负载；
配置12VDC 18w 117r/min直流永磁电机负载；
配置220VAc 25W交流白炽灯负载；
配置220VAc 28w 110r/min交流永磁同步电机负载；
开放通讯接口，与智能微电网虚拟仿真软件无缝衔接，达到混仿要求。
