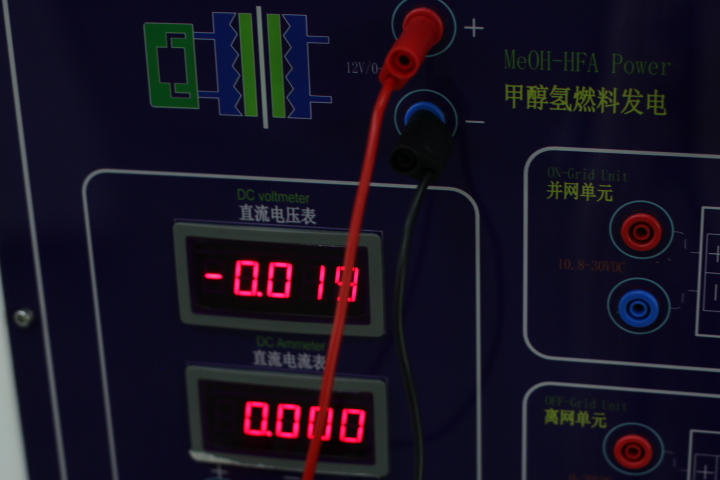

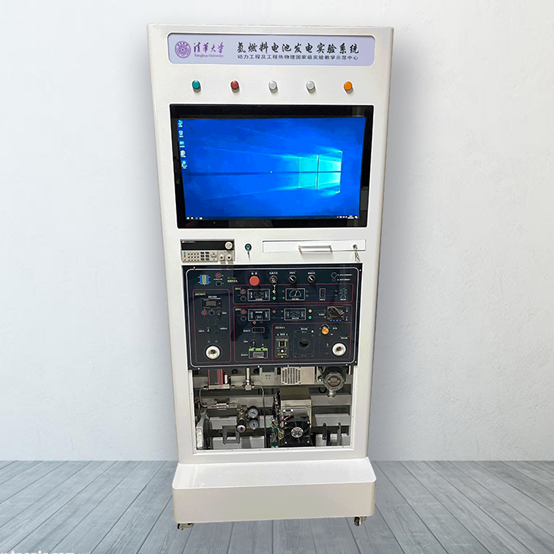

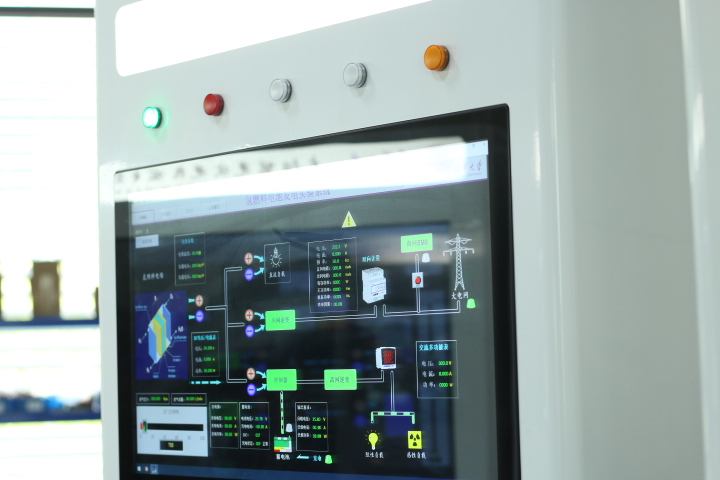

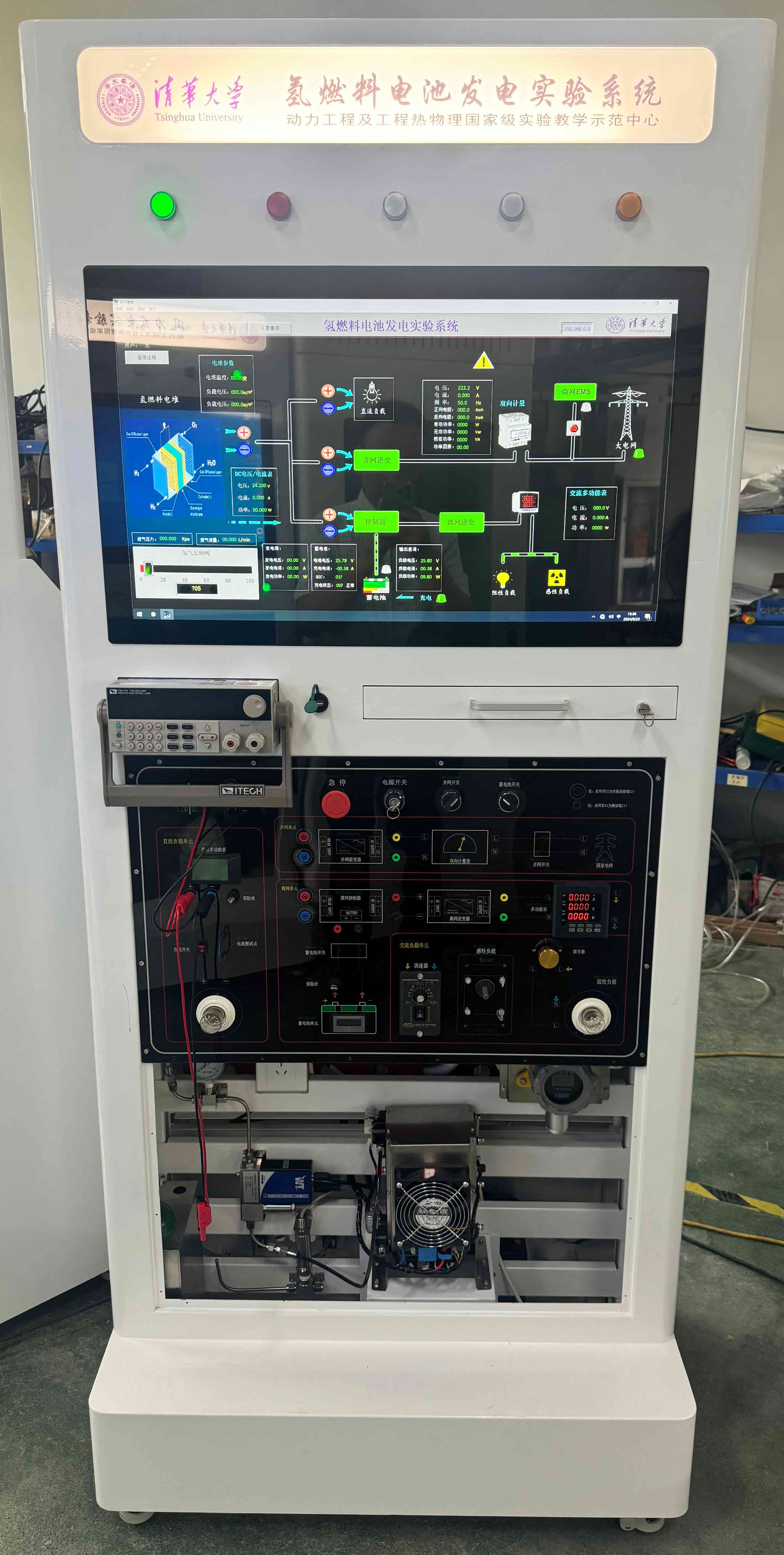

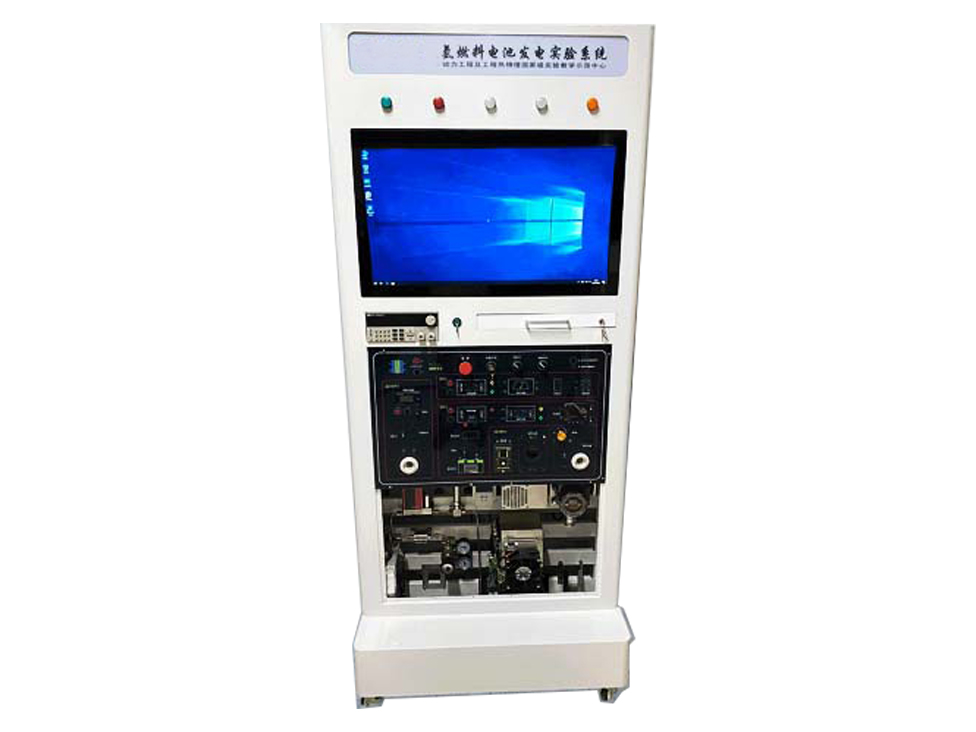

氢燃料电池实验教学系统

氢燃料电池实验教学系统组成

• 系统由威图机柜、机柜空调、储氢瓶、一级减压阀、二级减压阀、调节阀、气体流量计、压力变送器、加湿器、空气温湿度传感器、氢气泄露传感器、质子交换膜电堆、电堆控制器、西门子PLC控制系统、威纶通触摸屏、离网逆控一体机、蓄电池、并网逆变器、负载单元、仪表计量系统等组成。

氢燃料电池实验教学系统技术参数介绍

• 额定功率:500W

• 额定电流:20A

• 发电效率:50%

• 氢气工作压力:0.3~0.45Bar

• 额定电压:25V

• 电压范围:20~40V

• 燃料氢气纯度:99.99%

• 环境温度:-5~40℃

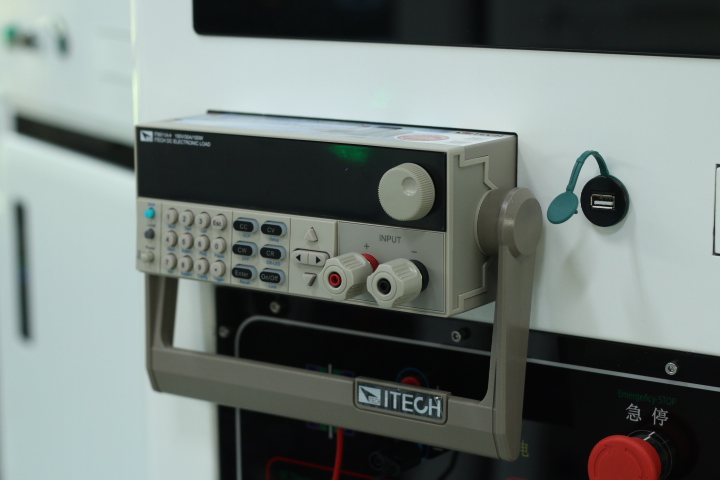

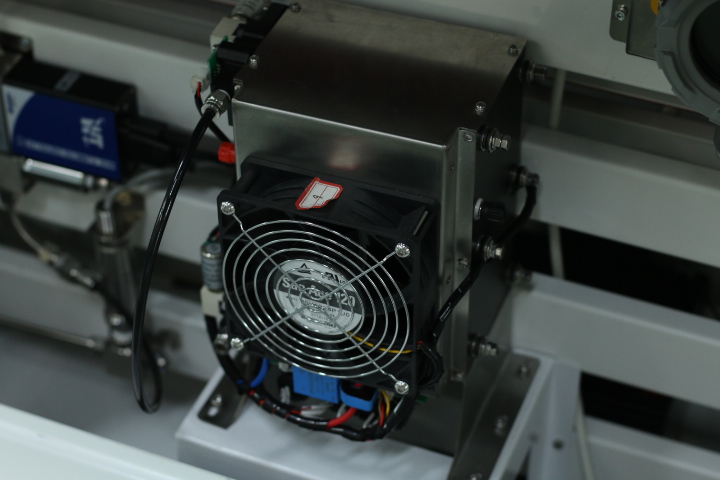

其中，空冷自增湿燃料电池堆部分参数如下：

• 额定功率(W) 500

• 额定电压(V) 25

• 额定电流(A) 20

• 电压范围(V) 20～40

• 发电效率(n) 50%

• 燃料氢气纯度 99.99%

• 氢气工作压力(Bar) 0.3～0.45bar

• 氢气消耗量(L/min) 4L/min(额定功率)

• 冷却方式 空气常压

• 质量 1600g

• 体积mm(L*W*H) 146*101*121

• 环境温度(℃) -5～40

• 环境湿度(RH) 20～95%

氢燃料电池实验教学系统组成

• 了解燃料电池的工作原理实验

• PLC对氢气流量采集和比例阀控制的实验

• 氢气流量对燃料电池发电影响的实验

• 环境温度对燃料电池发电影响的实验

• 空气湿度对燃料电池发电影响的实验

• 燃料电池堆在恒定负载条件下V-I、P-I特性实验

• 燃料电池堆在变化负载条件下V-I、P-I特性实验

• 燃料电池燃料电池驱动并网模块并网发电实验

• 燃料电池燃料电池驱动离网单元离网发电实验

• 不同尾气排放量电堆性能曲线实验

• 最佳电堆性能曲线实验

• 氢气泄露报警保护实验
