风光氢储微网发电系统

风光氢储微网发电系统介绍

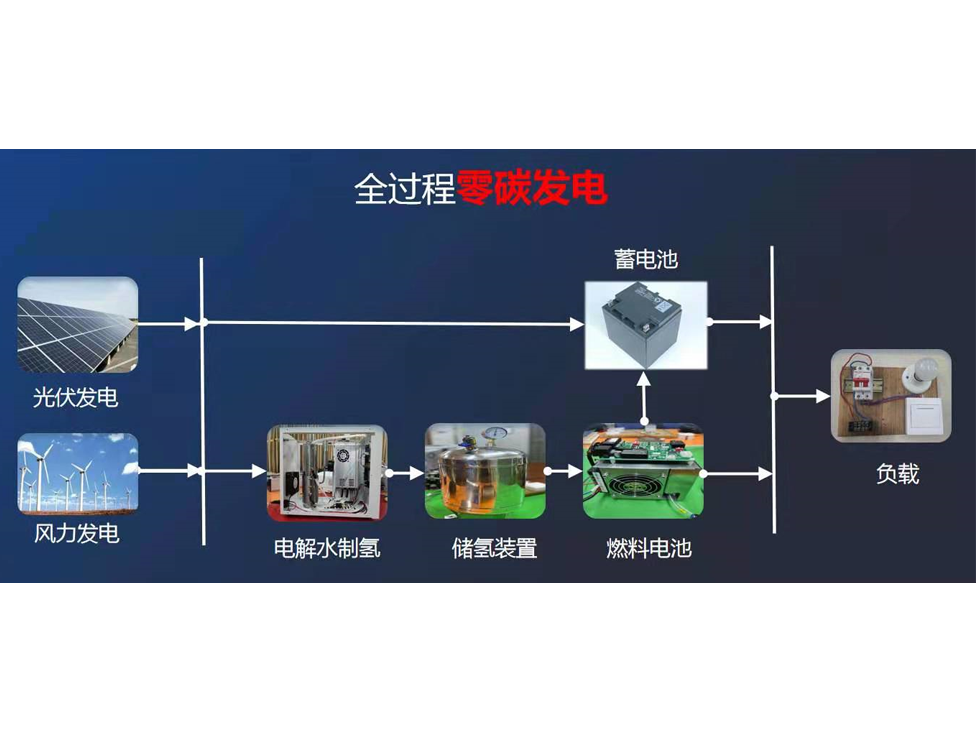

• 微电网实验室通过建立光伏/风力/氢能/储能并网发电应用系统，然后配置一套微电网中央控制器和能量管理单元，组建风光氢储微网发电系统。

• 拟购置的设备及系统包括具体建设

Ø 建设30KW太阳能固定光伏发电系统1套

Ø 建设5kw太阳能双轴跟踪发电系统2套

Ø 建设1kw水平永磁风力发电机及并网发电2套

Ø 建设1个50kw微电网储能变流柜（PCS）

Ø 建设1个100kw无缝快速切换开关(STS)

Ø 建设1套500Ah铅酸电池储能系统

Ø 建设1套5.6kw电解水制氢负载

Ø 建设1套2kw氢燃料分布式发电系统

Ø 建设一套微电网能量管理系统

Ø 建设一套微电网工控机监控系统

• 微电网拓扑系统是通过并网开关S0与低压380V市电相连，可通过快速开关STS切换为并网和离网模式，过渡时间<10ms，满足重要负载不掉电重启的情况。

• 配置一套监控系统，满足运行指示、监控，发电、用电、并/离网操作控制等实训教学。监控系统接入光储双向储能变流一体机、分布式风力并网逆变器、风机控制器、双向电能计量表、电解电源、电解槽、氢燃料发电电堆、负载多功能电能表。还可以对PCS进行各种运行模式切换操作及参数设置、故障报警监控等等。

• 本方案配置30KW光伏发电、10kw双轴跟踪发电、2KW风力并网发电系统、2kw氢燃料电池发电系统、500ah锂电池储能系统、5.6KW电解电源及50kW三相微网储能双向变流器（含STS），正常情况下，储能变流器工作在并网运行状态，对分布式电源实现P/Q控制；当外部电网断电时，快速开关断开，储能变流器转入孤网运行状态，利用储能系统电能为微网系统主建电压频率，使分布式电源继续并网、负载供电得以为继，储能变流器工作在V/F状态。
