光伏电站运维VR虚拟仿真系统

光伏电站运维VR虚拟仿真系统介绍

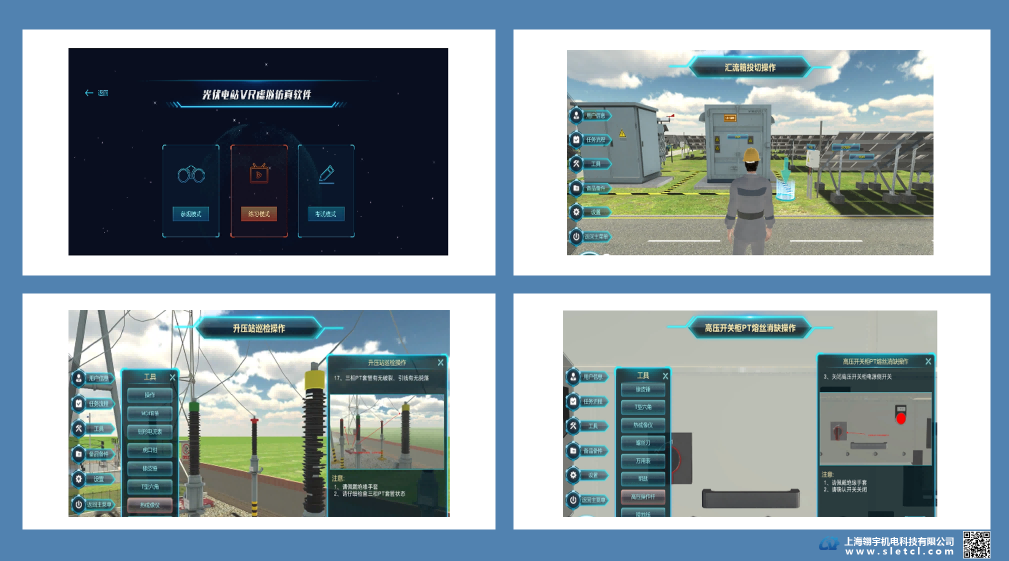

• 以5OMW（110KV升压站）以及5M分布式电站为基础进行全站建模，完成电站运维的参观模式、教学模式、考试模式，在参观模式下对电站全区域进行参观并了解电站的构成、设备的特点以及每一部分的作用，在教学模式下按标准的作业指导书完成设备操作、巡视、检修的具体项目，在考试模式下对教学的成果进行检测，包括实操与理论答题两部分。

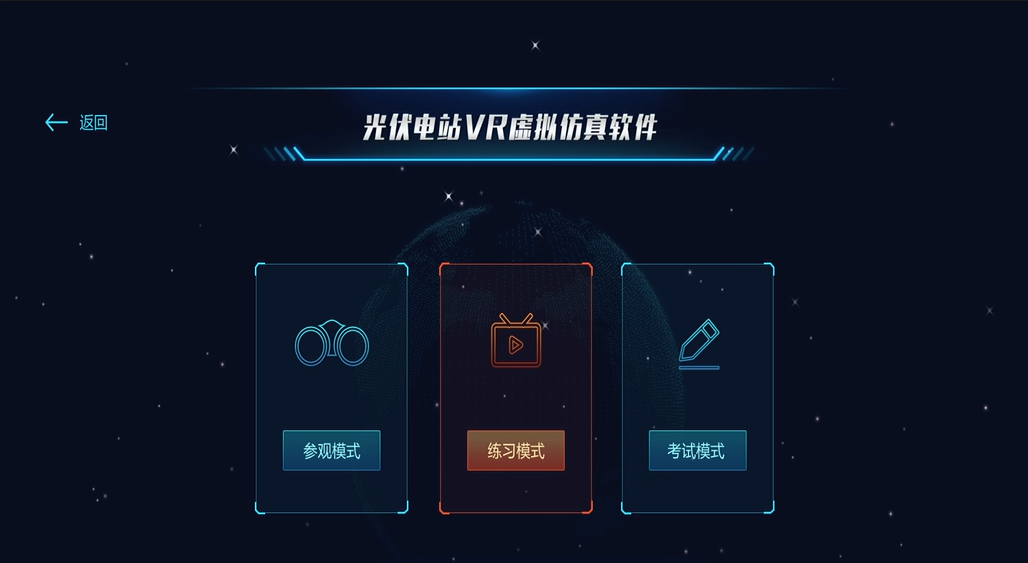

• 参观模式

• 电站参观教学模式，课穿戴头盔、手柄，进行沉浸式

• 参观体验也可在3D模式下完成参观教学。

（1）光伏区参观体验

（2）升压站参观体验

（3）中控室参观体验

（4）SVG室参观体验

（5）高压开关室参观体验

（6）厂用变参观体验

（7）继保室参观体验

• 教学项目

• 电站正常运行实训设备投切

（1）汇流箱投切操作

（2）逆变器投切操作

（3）箱变投切操作

• 设备巡检

（1）光伏组件巡检

（2）汇流箱巡检

（3）逆变器巡检

（4）箱变巡检

（5）变电站巡检

（6）升压站巡检

• 电站故障处理实训

• 组件故障

（1）组件二极管击穿

（2）组件连接器烧毁

• 汇流箱故障

（1）防雷模块故障

（2）汇流箱熔丝烧毁

（3）汇流箱无通讯

• 逆变器故障

（1）逆变器接地故障

（2）逆变器IGBT故障

• 环境监测仪故障

（1）总幅射表故障

（2）安装角度错误

• 箱变故障

（1）箱变瓦斯继电器故障

• 高压开关柜故障

（1）高压开关柜PT熔丝故障

（2）高压开关柜跳闸

光伏电站运维VR虚拟仿真系统-教学成果

• 课程资源库建设

• 《分布式电站设计》课程资源：动画、微课、视频（19个）

• 《分布式电站运行与维护》课程资源：动画、视频、PPT（100个）

• 《多能互补发电技术》课程资源：动画、视频（20个）

• 《新能源发电技术》课程资源：视频、PPT（100个）

• 《储能技术与应用》课程资源：动画、微课、视频（50个）
