产品介绍

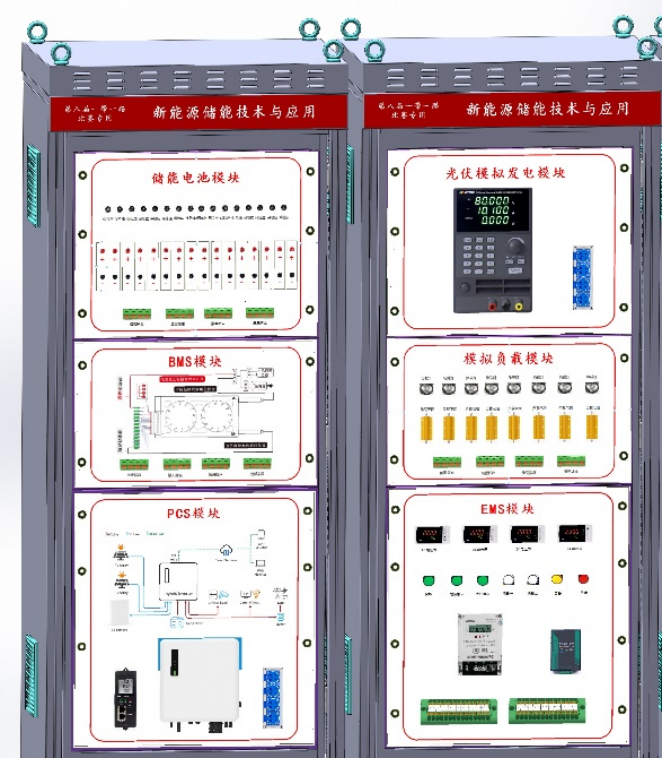

平台由储能电池模块、BMS模块、PCS模块、EMS能量管理模块、光伏模拟发电模块、模拟负载模块、系统设计与智能微网监控模块组成
产品技术参数
储能电池模块配置
Ø 电池参数
(1) 额定电压：3.2V
(2) 容量：6Ah
(3) 类型：磷酸铁锂电池
(4) 型号：32700-6000mAh
(5) 尺寸：φ32mm×70mm
(6) 标称电压：3.294-3.299V
(7) 满电压：3.65V
(8) 重量：138.6g
(9) 持续放电电流：1C
(10) 内阻：8.5mΩ-10.5mΩ
Ø 综合保护装置
(1) 切断开关：带灯（每路）
(2) 过流保护：PPTC（每路）
(3) 隔离保护：24V接触器（每串）
(4) 绝缘保护：绝缘香蕉插头及座（每路）
(5) 温度传感器：K型热电偶
(6) 传感器座：热电偶用
(7) BMS电压采集：绝缘插头/座
Ø 控制
(1) 电源:24V
(2) 按钮:蘑菇头急停
(3) 仪表：配置电压/电流表（每串）
(4) I/O：航空插头（连接至能量管理）
BMS模块
Ø BMS参数
(1) 支持组串：16串
(2) 持续电流：100A
(3) 电池：磷酸铁锂
(4) 支持过充保护和恢复
(5) 支持过放保护和恢复
(6) 支持充电过流保护和恢复
(7) 支持放电过流保护和恢复
(8) 支持充放电高低温保护和恢复
(9) 支持均衡功能
(10) 支持容量计算
(11) 支持休眠与唤醒
(12) 支持RS485 通讯 & UART 通讯
(13) 温度侦测：多路
(14) 工作温度：-20~70度
(15) 上位机： 支持BMS管理
PCS模块
Ø 储能变流器
(1) 额定功率：3KW
(2) 额定电池电压：48V
(3) 最大充电电压：45-58(可配置)
(4) 最大充电电流：60A
(5) PV最大输入电压：550V
(6) MPPT工作电压：50~500V
(7) PV启动电压：50V
(8) PV最大电流：16A
(9) 并网电压：230V
(10) 并网功率：3kw
(11) 并网电流：13A
(12) MPPT效率：99.9%
(13) 保护：PV输入反接保护，PV绝缘阻抗检测，残余电流检测，输出过流保护，输出短路保护，输出过压保护
(14) 特点：1、电池充放电电流高达120A 2、离网峰值功率可达2倍额定(15S) 3、互不间断电源，10ms内切换 4、支持铅酸、锂电池电等，可匹配不同的经济性方案
EMS能量管理模块
Ø 控制器参数
(1) CPU:1212PLC
(2) I/O:26DI/20DO
(3) AI：4路
(4) TI；2路
(5) 通讯：以太网+RS485
(6)供电电压：DC24V
光伏模拟发电模块
Ø 光伏阵列模拟器
(1) 额定功率：300W
(2) 电源电压：220Vac
(3) 供电电流：2A
(4) 额定输出电压：0-150V
(5) 额定输出电流：0-5A（<300w）
(6) 显示LCD：电压V/电流A/功率W
(7) 调节：电压CV/电流CC
(8) 监控：上位机控制输出模拟I-V曲线
(9) 保护：过压/过流/过流/短路
(10) 特点：
1、电压1mV电流0.1mA的分辨率，高精度显示
2、数字键盘和旋钮两种方式设定电压电流
3、九组电压电流存储调出功能，方便快捷
4、输出开关控制，轻松掌控
5、智能温控风扇，稳定耐用
6、旋钮采用编码开关，使用方便快捷，具有防误调功能
7、LIST输出功能
8、电压电流区间设置功能
9、OVP/OCP设置功能
10、一键初始化功能
模拟负载模块
Ø 负载阵列
(1) 额定电压：220VAC
(2) 额定电流：2A
(3) 数量：8个
(4) 控制：8路继电器
(5) 控制电压：DC24V
(6) 类型：白炽灯/负载电阻
(7) 安装方式：面板固定
系统设计与智能微网监控模块
Ø 硬件配置：
(1) 嵌入式工控机：I5/8G/516GSSD
(2) 显示器：27英寸
(3) 触摸屏：12寸
(4) 输入：无线键盘/鼠标
(5) 通信：交换机/串口服务器
(6) 网络：路由器
(7) 支架：抽出式
Ø 软件：
(1) 设计专用：Archelios PRO
(2) 电池管理：BMS软件
(3) 光伏：模拟光伏控制软件
(4) SCADA：EMS能量管理
