产品概述

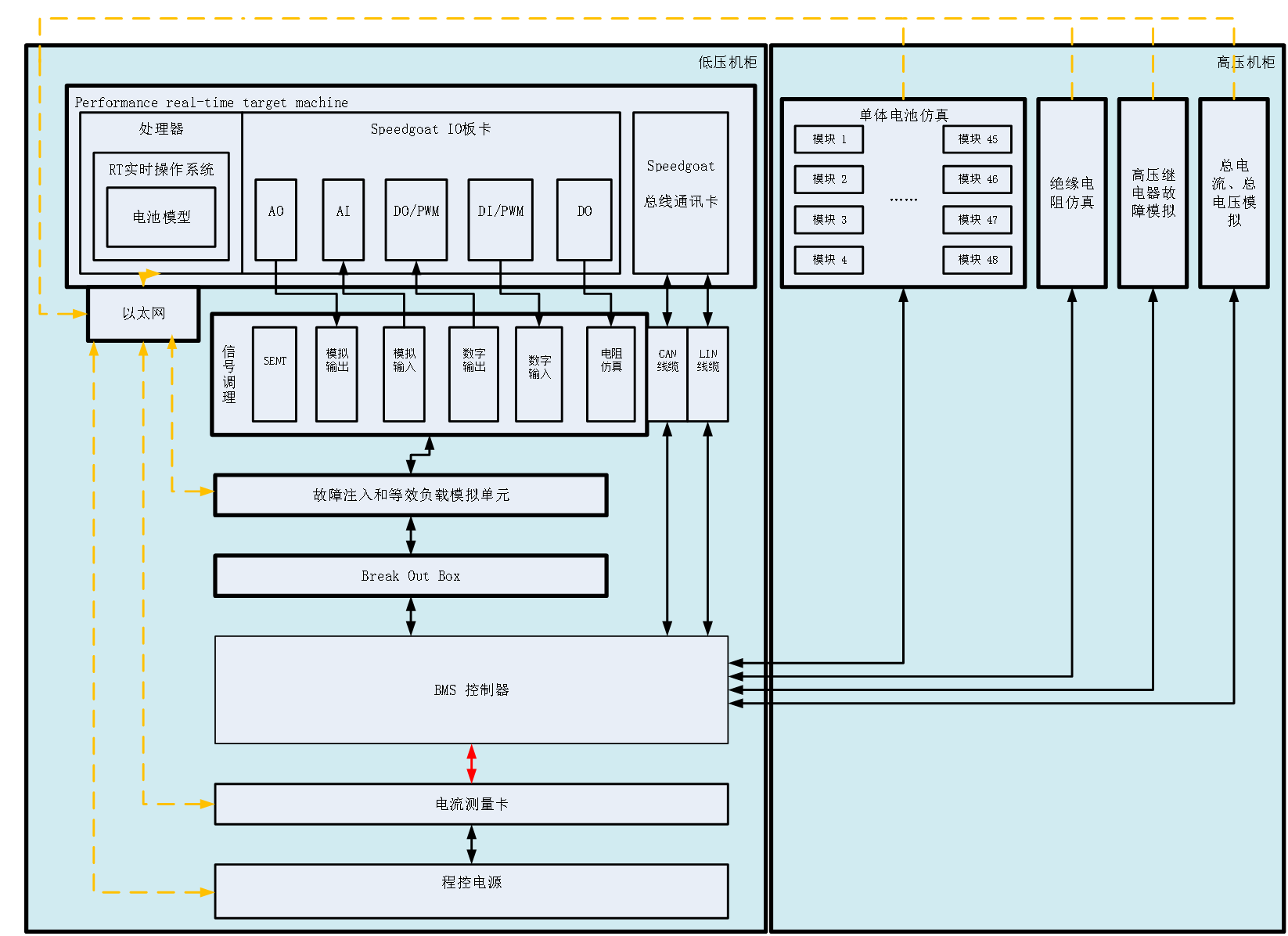

系统硬件配置：:根据客户的需求，以及资源评估。扩展CAN通讯板卡及高压机柜组成完整的HIL系统
CAN总线通讯：PXI-8512/2:双通道高速CAN总线通讯板卡，系统扩展一块
BMS高压系统：为仿真BMS系统测试所需高压系统，需求一些基本特殊仿真系统要求主要包括，电池单体仿真板卡、总电压传感器仿真、总电流传感器仿真、分流式、霍尔式
主要技术参数
输出电压范围 DC5~800V，最大带载输出电流≥100mA，电压分辨率10mV，测量精度≤0.2%Fs，纹波和噪声：峰峰值 300mV
单体电池节数 36，电池的电压模拟范围 100mV~5.0000V，能吸收和放出最大 5.000A 的电流,电压调整范围 100mV~50000mV 任意可调，最小调节步进 10mV，电压分辨率为：0.1mV
测量精度：≤0.05%FS
电流范围：-500A~500A，分辨率：10mA，最小调节步进 100mA，精度：0.05%FS；-5V~+5V，分辨率 0.1mV，最大输出电流≥10mA，最小调节步进 2mV，精度：＜2mV；-500mA~500mA，电流分辨率 1mA，最小调节步进 1mA，精度：0.05%FS
路温度模拟通道，每个通道相互独立输出相互隔离；每个通道模拟NTC 电阻值调整范围 300Ω~3600kΩ，可实现各种 NTC 阻值范围的模拟功能
带有 16 路输出与16路输入接口，输入输出各路间相互独立控制；带有公共端选择开关，高端电压范围 3~36V，电源最大带载电流 2A，可通过开关实现正极公共端或负极公共端的导通功能，也可选择某一路或某几路不采用公共端
系统集成包含工控机、机柜、通讯模块、测试软件等
