电池短路试验系统

产品概述

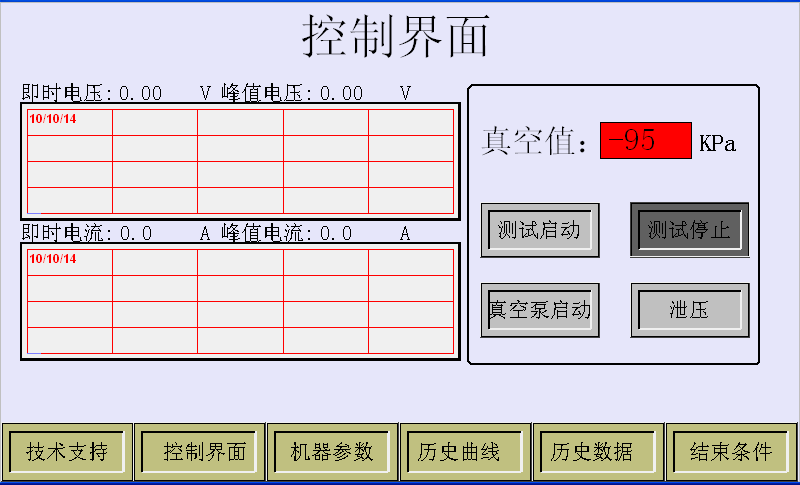

• 操作控制简单:人机界面,可电脑编辑远程控制;电池放于温箱的隔层架上.关门启动测试，即可自动完成测试

• 安全防爆:内外箱进行了加强设计, 安全门禁设计

• 整体美学设计:外观美观大方

• 方便移动就位:设备底部设计有万向轮和调平脚,方便设备的移动和固定

主要技术参数

• 电流：最大电流3000A

• 升温速率：平均3℃/min

• 降温速率：平均1℃/min

• 内箱尺寸：W1000mm*D1000mm*H1000mm

• 控制方式：电脑控制，通过电脑可将测试报告等数据打印，显示电压、温度、电流曲线等

• 电压采集范围：0～100V

• 最大电流3000A,电阻＜5毫欧

• 响应时间：≤20ms  测试电池：电芯:软包;圆柱;方壳

• 置物架：承重≥50Kg ;配2个置物架.材质不锈钢SUS304

• 内箱材质：不锈钢SUS304

• 密封条：耐腐蚀硅胶

• 温度控制：

  Ø 常温RT+10℃~100℃

  Ø 温升速率3℃/min

  Ø 温度拨动0.5℃

  Ø 温度均匀度:±2℃

• 排烟：排烟锅炉引风机:耐火烧，后部排烟口外径DN100mm

• 照明：测试仓设计有高亮度LED照明，方便看清测试仓内的测试状况

• 防爆玻璃视窗：测试仓门上装有一个300*300mm防爆玻璃视窗，可清晰观察测试仓内的测试状况

• 泄压口：≥300*300mm

• 测试孔：设备的侧面预留1个直径50mm的测试孔

• 防爆链：门上配有2条防爆链,防止门被炸飞,伤害到人

• 门禁安全设计：门的上方装有门禁开关,没有关门时无法启动,使得操作更加安全

• 设备运行安全提醒设计：设备上装有三色报警灯提醒人员,设备现在的测试运行状态.避免运行时还去误操作

• 定位移动设计：底部设计有4个万向脚轮方便移动搬运.同时配有4个脚杯方便定位固定设备

• 防爆照明设计：门内设计有高亮度防爆LED灯,照亮整个测试空间

• 电流采集通道：1通道

• 电流采集范围：0-3000A DC；

• 电流采集精度：±0.5%F.S

• 采集采集速率：1-20HZ可调

• 电压采集通道：1通道

• 电压采集精度：±0.3%FS

• 电压采集速率：1-20HZ可调

• 温度采集通道：2通道

• 温度采集范围：0～800℃

• 温度采集精度：±1℃

• 温度采集速率：1-20HZ可调

• 外形尺寸：W1400 X D1350 X H1850mm(以设计为准)

• 设备重量：约：400kg

• 电源：AC 380V  50HZ

产品满足标准

• UL1642

• UN38.3

• IEC62133

• GB/T18287

• GB/T 31241-2014
